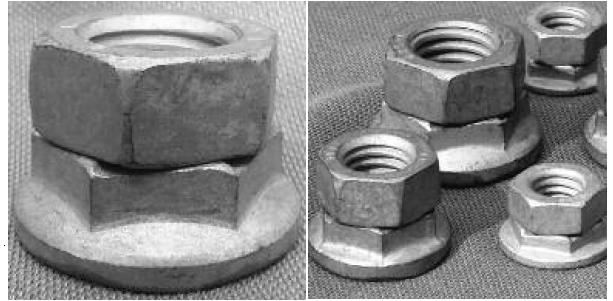

Kilitlemeli Somun iki parçadan oluşmaktadır.
Bu iki parça tek parça ve birbirinden ayrılmaz olacak şekilde dizayn edilmiştir.
Alt parçadaki iç çap konikliği, üst parçanın uzantısı havşa sıvama ile iki parçanın birbirinden ayrılmaz beraberliğini sağlanmıştır.
Alt parça üst parçaya sadece yataklık yapmakta,civataya vidalanma görevini üst parça yapar.
İki parçanın 6 köşeli oturma yüzeyleri belli bir açıda oturmaktadır.
Üst parça tersine dönmesin diye oturma yüzeyindeki açı başlangıçlarında çıkıntılar(çentik)vardır.
Ekipmanlardaki ani darbelerden, vibrasyonlardan veya herhangi bir nedenle olursa olsun gevşemelerde üst dişli parça gevşeyecektir. Alt parça sabit kalacaktır.
Gevşemeye giden üst parça oturma yüzeyindeki açı kolu alt parça açı koluna göre tersine hareketle sıkıştırarak büyük bir gerilme meydana getirecektir.
Bu gerilme sıkma gücünün en az min.5 katına çıkmaktadır.Yani 1 Kg.lık somun sıkma torku uygulandı ise arada oluşan gerilme min.5 kg.dır
İki parça arasındaki oluşan bu gerilme gevşemeyi tamamen önlemektedir.
Gevşemenin olabilmesi için bağlantı yerinin hasarlanması parçalaması gerekirki buda imkansızdır.
TEKNİK ÖZELLİKLER
*Rahat dönüş
*İki parçalı tek somun
*Rondela gerektirmez
*Oval deliklerdede ideal bir somundur.
*Anahtarla montaj edilir . başka alete gerek yoktur .
*Montajı,demontajı kolaydır.
*Karbon çelikten üretilir
SOMUN ÖMRÜ
*SINIRSIZDIR ve SINIRSIZ BİR ŞEKİLDE KULLANILIR.
MONTAJI
İki parçadan oluşan somun civataya monte edilir.
Monte edilirken üst somun ile alt somun yüzeylerindeki açılı tırnaklar birbiri üzerine oturmaktadır.Tırnak nedeniyle geriye dönüş yoktur.
Somunun Montajı ve demontajı makine anahtarları ile yapılmaktadır.
Belirli bir tork gücü belirtilmişse o tork gücüne göre,belirtilmemişse normal sıkma işlemi yapılır.
FAYDALARI
*Civatalarda vibrasyon,darbe ve ne sebeple olursa olsun gevşemeyi kesinlikle
önlemektedir.
*Gevşemeye bağlı arızalar olmayacaktır.
*Gevşeme arızaları olmayacağı için malzeme giderleri, işçilik çalışmaları, üretim
kayıpları olmayacaktır.
*Kullanırken rondelaya gerek yoktur. Bu nedenle rondela maliyeti olmayacaktır.
*Cıvata, Somun sarfiyatı azalacaktır.
*Her çeşit mekanik, elektrik ekipmanlarındaki cıvata bağlantılarında rahatça kullanılır.
*Gevşemeyi önlediği için ekipmanların çalışmasında verimlilik ve ekonomikliği
artıracaktır.
KULLANMA YERLERİ
*DEMİR ÇELİK FABRİKALARINDA
*OTOMOTİV ENDÜSTRİSİ-KAMYON-OTOBÜSLERDE.
*KOMPRESÖRLERDE
*ÇELİK KONSRÜKSİYONLARDA,ANKRAJ CİVATALARINDA
*TARIM ALET-MAKİNALARINDA
*MAKİNA İMALATLARINDA
*ASKERİ EKİPMANLARDA,ARAÇLARDA
*PETROL RAFİNELERİNDE
*İSTİFLEME-YÜKLEME MAKİNALARINDA-
*BORU SİSTEMLERİNE
*RAYLI SİSTEMLERDE-RAY-VAGON-LOKOMOTİFLERDE
*HIZ TRENLERİNDE
*ÇELİK ENDÜSTRİSİ FABRİKALARINDA
*ÇİMENTO FABRİKALARINDA
*MADEN EKİPMANLARINDA
*HER TÜRLÜ MEKANİK-ELEKTRİK EKİPMANLARINDAKİ CİVATA
BAĞLANTILARINDA
SIKIŞTIRMA SOMUNU ÖLÇÜ TABLOSU
METRİK INCH
————- ——————-
M10x1.5 3/8” 16 UNC
M12x1.75 3/8” 24 UNF
M14x1.5 7/16”20 UNF
M16x1.5 ½” 13 UNC
M16x2.0 ½” 20 UNF
M20x2.5 9/16”18 UNF
M22x2.5 5/8” 11 UNC
M24x3.0 5/8” 18 UNF
M27x3.0
M30x3.5
M33x3.5
M36x4.0
M42x4.5
M45x4.5
M48x5.0
M52x5.0
M56x5.0
M60x5.5
*Somunlar için belli bir sayı ve parasal değerde sipariş verilmesi gerekiyor.
*M20 dahil ve üzeri çaplarda diş tipi( metrik,inch) isteğe yapılacaktır.
*Somun kalitesi standart 8.8 dir.İsteğe göre kalite değişikliği olabilir.
*Flanş çapları standarta uygundur.
*Teslim süresi 3-6 hafta arasındadır.
